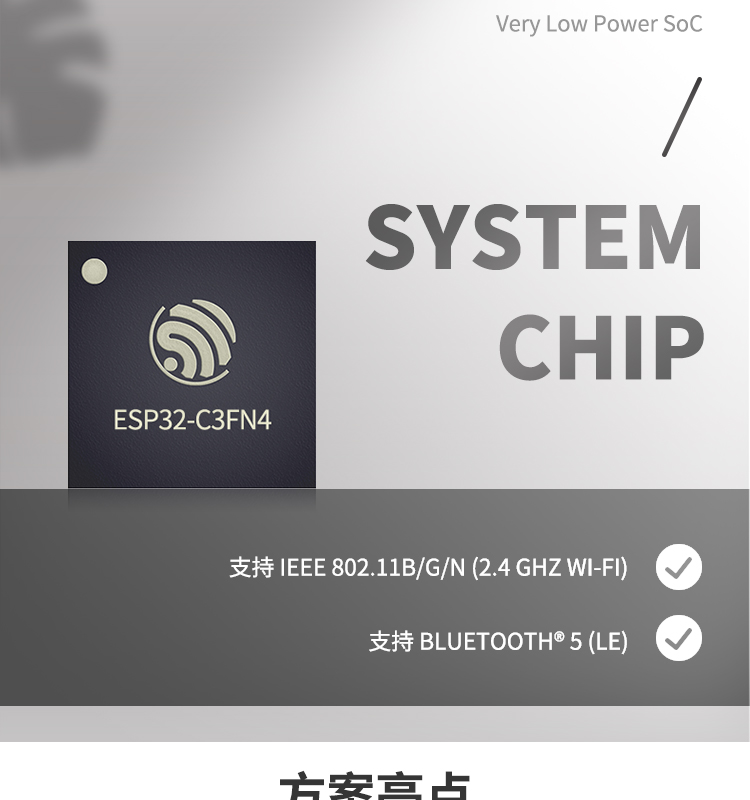

ESP32-C3 系列芯片

搭載 RISC-V 32 位單核處理器的極低功耗 SoC
支持 IEEE 802.11b/g/n (2.4 GHz Wi-Fi) 和 Bluetooth® 5 (LE)

包括：

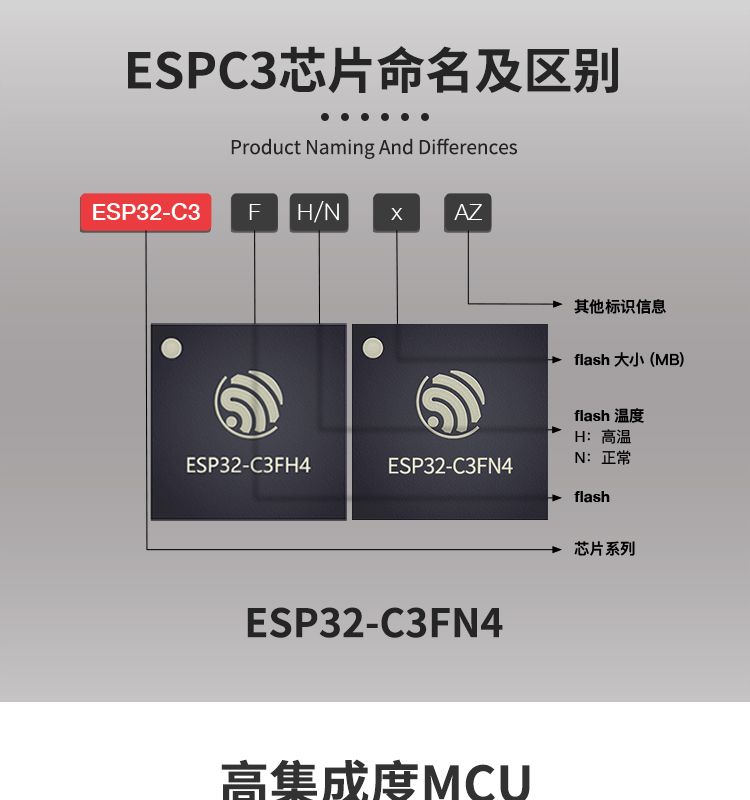

ESP32-C3
ESP32-C3FN4
ESP32-C3FH4
ESP32-C3FH4AZ

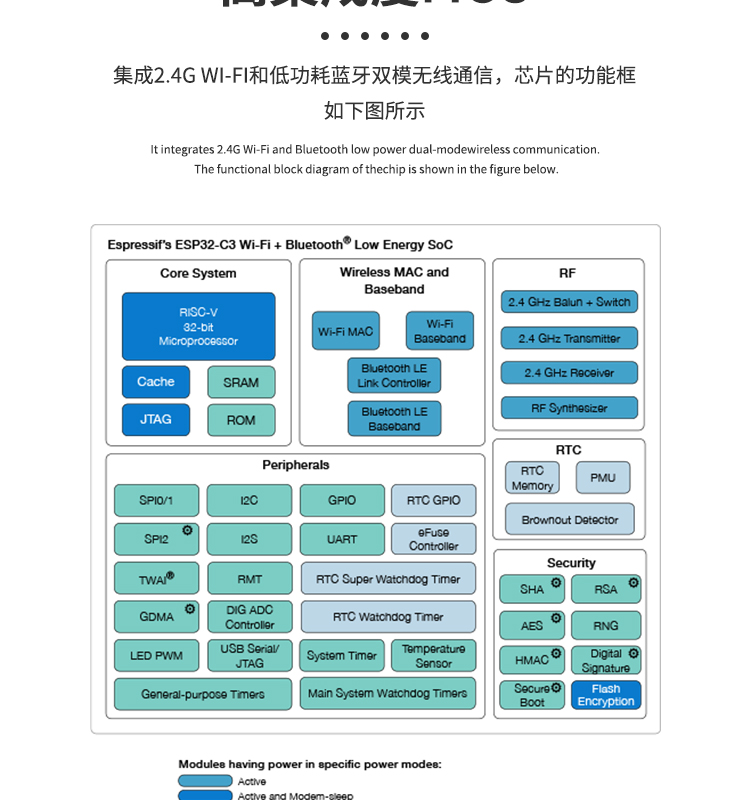

上海樂鑫科技官網ESP32-C3FN4 2.4 GHz Wi-Fi和Bluetooth® 5(LE)系統級芯片(SoC)光伏無線通訊方案ESP32-C3 系列芯片是極低功耗、高集成度的 MCU 系統級芯片 (SoC)，集成 2.4 GHz Wi-Fi 和低功耗藍牙(Bluetooth® LE) 雙模無線通信。

上海樂鑫科技官網ESP32-C3FN4 2.4 GHz Wi-Fi和Bluetooth® 5(LE)系統級芯片(SoC)光伏無線通訊方案方案亮點
• 完整的 Wi-Fi 子系統，符合 IEEE 802.11b/g/n協議，具有 Station 模式、SoftAP 模式、SoftAP+ Station 模式和混雜模式（即 Promiscuousmode，是一種特殊模式）
• 低功耗藍牙子系統，支持 Bluetooth 5 和Bluetooth mesh
• RISC-V 32 位單核處理器，四級流水線架構，主頻高達 160 MHz
• 行業的低功耗性能和射頻性能
• 存儲功能，內置 400 KB SRAM（其中 16 KB 專用于 cache）、384 KB ROM 存儲空間，并支持多個外部 SPI、Dual SPI、Quad SPI、QPI flash
• 完善的安全機制
– 硬件加密加速器支持 AES-128/256、Hash、RSA、HMAC、數字簽名和安全啟動
– 集成真隨機數發生器
– 支持片上存儲器、片外存儲器和外設的訪問權限管理
– 支持片外存儲器加解密功能
• 豐富的通信接口及 GPIO 管腳，可支持多種場景及復雜的應用

上海樂鑫科技官網ESP32-C3FN4 2.4 GHz Wi-Fi和Bluetooth® 5(LE)系統級芯片(SoC)光伏無線通訊方案產品特性：
Wi-Fi
• 支持 IEEE 802.11 b/g/n 協議
• 在 2.4 GHz 頻帶支持 20 MHz 和 40 MHz 頻寬
• 支持 1T1R 模式，數據速率高達 150 Mbps
• 無線多媒體 (WMM)
• 幀聚合 (TX/RX A-MPDU, TX/RX A-MSDU)
• 立即塊確認 (Immediate Block ACK)
• 分片和重組 (Fragmentation and
defragmentation)
• 傳輸機會 (Transmit opportunity, TXOP)
• Beacon 自動監測（硬件 TSF）
• 4 × 虛擬 Wi-Fi 接口
• 同時支持基礎結構型網絡 (Infrastructure BSS)
Station 模式、SoftAP 模式、Station + SoftAP 模式和混雜模式
請注意 ESP32-C3 系列芯片在 Station 模式下掃描時，SoftAP 信道會同時改變
• 天線分集
• 802.11 mc FTM
• 支持外部功率放大器
藍牙
• 低功耗藍牙 (Bluetooth LE)：Bluetooth 5、Bluetooth mesh
• 高功率模式（21 dBm）
• 速率支持 125 Kbps、500 Kbps、1 Mbps、2Mbps
• 廣播擴展 (Advertising Extensions)
• 多廣播 (Multiple Advertisement Sets)
• 信道選擇 (Channel Selection Algorithm #2)

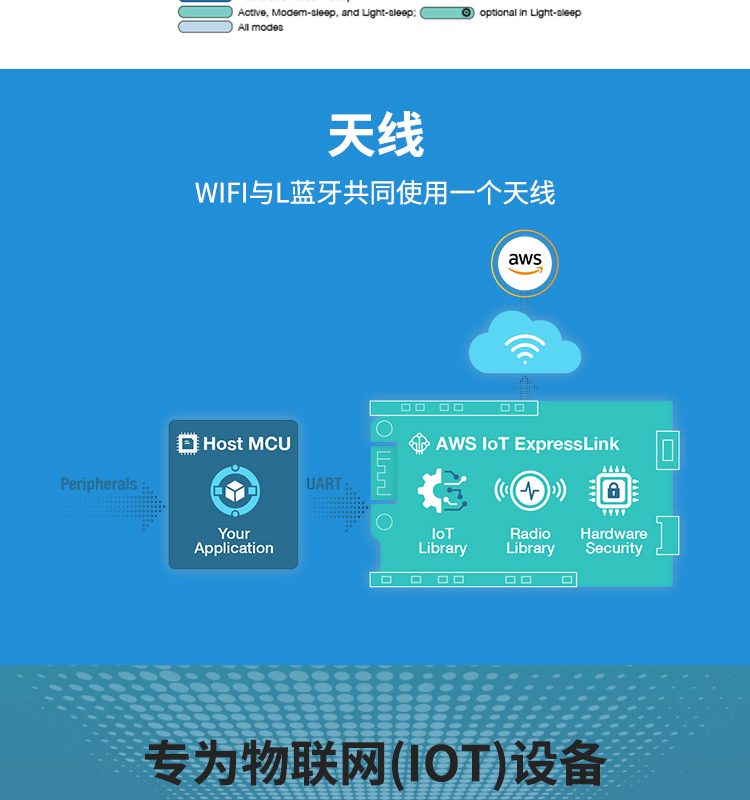

• Wi-Fi 與藍牙共存，共用同一個天線
CPU 和存儲
• 32 位 RISC-V 單核處理器，主頻高達 160 MHz
• CoreMark® 分?jǐn)?shù)：
– 單核 160 MHz：407.22 CoreMark；2.55CoreMark/MHz
• 384 KB ROM
• 400 KB SRAM（其中 16 KB 專用于 cache）
• 8 KB RTC SRAM
• 嵌入式 flash（不同型號有差異，詳見章節 1 產
品型號對比）
• SPI、Dual SPI、Quad SPI、QPI 接口外接多個flash
• 通過 cache 加速 flash 訪問
• 支持 flash 在電路編程 (ICP)
外設接口和傳感器
• 22 或 16 個 GPIO 口
• 數字接口：
– 3 × SPI
– 2 × UART
– 1 × I2C
– 1 × I2S
– 紅外收發器，2 個發送通道和 2 個接收通道
– LED PWM 控制器，多達 6 個通道
– 全速 USB 串口/JTAG 控制器
– 通用 DMA 控制器 (簡稱 GDMA)，3 個接收通道和 3 個發送通道
– 1 × TWAI® 控制器，兼容 ISO11898-1（CAN 規范 2.0）
• 模擬接口：
– 2 × 12 位 SAR 模/數轉換器，多達 6 個通道
– 1 × 溫度傳感器
• 定時器：
– 2 × 54 位通用定時器
– 3 × 數字看門狗定時器
– 1 × 模擬看門狗定時器
– 1 × 52 位系統定時器
低功耗管理
• 電源管理單元，四種功耗模式
安全機制
• 安全啟動
• Flash 加密
• 4096 位 OTP，可用的高達 1792 位
• 加密硬件加速器：
– AES-128/256 (FIPS PUB 197)
• 訪問權限管理
• SHA 加速器 (FIPS PUB 180-4)
• RSA 加速器
• 隨機數生成器 (RNG)

上海樂鑫科技官網ESP32-C3FN4 2.4 GHz Wi-Fi和Bluetooth® 5(LE)系統級芯片(SoC)光伏無線通訊方案應用（部分舉例）
具有超低功耗的 ESP32-C3 系列芯片專為物聯網 (IoT) 設備而設計，應用領域包括：
• 智能家居
– 智能照明
– 智能按鈕
– 智能插座
– 室內定位
• 工業自動化
– 工業機器人
– Mesh 組網
– 人機界面
– 工業總線應用
• 醫療保健
– 健康監測
– 嬰兒監控器
• 消費電子產品
– 智能手表、智能手環
– OTT 電視盒、機頂盒設備
– Wi-Fi 音箱
– 具有數據上傳功能的玩具和接近感應玩具
• 智慧農業
– 智能溫室大棚
– 智能灌溉
– 農業機器人
• 零售餐飲
– POS 系統
– 服務機器人
• 音頻設備
– 網絡音樂播放器
– 音頻流媒體設備
– 網絡廣播
• 通用低功耗 IoT 傳感器集線器
• 通用低功耗 IoT 數據記錄器

上海樂鑫科技是一家專注于物聯網芯片和模組的公司，旗下有多款優秀的產品，其中ESP32-C3FN4 2.4 GHz Wi-Fi和Bluetooth® 5(LE)系統級芯片(SoC)光伏無線通訊方案是非常值得推薦的一款產品。這款方案運用了光伏技術，以實現無線通信，為物聯網的發展提供了新的解決方案。

一、ESP32-C3FN4簡介
ESP32-C3FN4是一款集成了2.4GHz Wi-Fi和Bluetooth 5(LE)功能的系統級芯片(SoC)，它基于TSMC 40nm工藝制造，擁有更高效的能耗和更快的傳輸速度。ESP32-C3FN4可提供靈活的接口和豐富的外設，支持多種應用場景，如網絡攝像頭、智能家居、智能電網等等。

二、光伏無線通訊
光伏技術是利用太陽能或自然光轉化為電能的技術，上海樂鑫科技官網ESP32-C3FN4 2.4 GHz Wi-Fi和Bluetooth® 5(LE)系統級芯片(SoC)光伏無線通訊方案現在已經廣泛應用于公共設施、家庭、工業生產等領域，而光伏無線通訊則是利用光伏技術來傳輸數據和信息，具有無線傳輸、低能耗、綠色環保等優點，成為物聯網領域的新興技術。

光伏技術的應用，在光伏無線通訊領域則被采用于ESP32-C3FN4，這為物聯網的發展開辟了新的局面，同時也讓這款芯片具有更加廣泛的適用性。光伏無線通訊通過先將信息轉換為光信號，再通過光伏電池轉換為電信號，實現無線通訊，不受傳統無線電干擾噪音影響，同時通過光伏節能，能夠?qū)崿F(xiàn)更長的電池續航時間，從而更好地滿足物聯網設備的要求。

三、物聯網與上海樂鑫科技官網ESP32-C3FN4 2.4 GHz Wi-Fi和Bluetooth® 5(LE)系統級芯片(SoC)光伏無線通訊方案
隨著物聯網的快速發展，各種設備之間的互聯互通已經成為不可避免的趨勢，而ESP32-C3FN4憑借著其高效、低能耗的特性，成為了物聯網領域不可或缺的一部分。

目前，ESP32-C3FN4已經被廣泛應用于網絡攝像頭、智能家居、智能電網等場景中，擁有高性能、低功耗、豐富的外設和接口特性，能夠滿足各種不同的物聯網應用需求。同時，通過光伏無線通訊的應用，ESP32-C3FN4在傳輸速率和穩定性方面也有了更好的表現。

四、ESP32-C3FN4的優勢
1. 低功耗：ESP32-C3FN4采用的是40nm CMOS工藝，整體功耗更低，能有效延長設備的電池壽命；
2. 大容量存儲：ESP32-C3FN4支持ROM、RAM和外擴Flash等多種存儲方式，大可支持8MB的SPI Flash存儲；
3. 多種接口：包括UART、I2C、SPI、RTC、PWM、AI、EC等接口，可以滿足各種應用場景需求；
4. 光伏無線通訊：利用光伏技術實現無線通訊，具有更低的功耗和更高的傳輸速率，同時不受電磁干擾影響；
5. 安全性增強：支持WPA3、AES等多種加密協議，提高安全性等級。

五、ESP32-C3FN4在物聯網應用中的作用
1. 智能家居：ESP32-C3FN4可以作為智能家居的核心，實現各種家居設備的智能化，如智能燈泡、智能窗簾、智能門鎖等等；
2. 安防監控：利用ESP32-C3FN4的高性能、低功耗和光伏無線通訊技術，可以實現安防監控設備的智能化，如智能門禁、智能安全監控等等；
3. 工業物聯網：ESP32-C3FN4可以作為工業物聯網設備的核心，實現實時軌跡追蹤、遠程監控等功能，提高工業生產效率和質量；
4. 智能交通：ESP32-C3FN4可以運用于智能交通設備中，如智能車輛、智能車載終端、智能交通燈等，實現實時數據傳輸和智能路況預測等功能。

六、上海樂鑫科技官網ESP32-C3FN4 2.4 GHz Wi-Fi和Bluetooth® 5(LE)系統級芯片(SoC)光伏無線通訊方案實際應用案例
1. 小度智能音箱：小度智能音箱采用了ESP32-C3FN4芯片，通過Wi-Fi和語音控制與用戶進行互動，實現語音識別、音樂播放、智能家居控制等多項功能。
2. 物聯網智能監控設備：ESP32-C3FN4芯片嵌入式物聯網監控設備能夠無線實現對設備所在區域內氣象參數的監控，能夠?qū)崿F(xiàn)對大氣溫度、濕度、二氧化碳等重要參數實時監測，同時也可以實現對重要設備的智能監控。
3. 智能家居控制系統：利用ESP32-C3FN4芯片開發的智能家居控制系統，可以實現對家庭中的各種設備進行遠程控制，如空調、電視、燈光等，極大地提升了家居的智能化水平。

七、總結
ESP32-C3FN4 2.4 GHz Wi-Fi和Bluetooth® 5(LE)系統級芯片(SoC)光伏無線通訊方案是一款非常值得推薦的物聯網終端芯片，它采用的光伏無線通訊技術，比傳統的無線電通訊更加高效、穩定，同時也更符合綠色環保。ESP32-C3FN4具有低功耗、大容量存儲、多種接口和安全性增強等優勢，適用于智能家居、安防監控、工業物聯網、智能交通等多個物聯網應用領域。ESP32-C3FN4在實際應用中也有很好的表現，如小度智能音箱、物聯網智能監控設備和智能家居控制系統等案例。隨著光伏無線通訊技術的不斷發展，ESP32-C3FN4的市場前景將越來越廣闊，相信它將成為未來物聯網產業發展的重要推動力量。

八、ESP32-C3FN4的應用前景
隨著物聯網技術的不斷發展和應用，ESP32-C3FN4作為一款全新的物聯網終端芯片，未來的發展前景也是非常廣闊的。目前，ESP32-C3FN4已經被廣泛應用于智能家居、工業物聯網、智能交通、安防監控等各個領域。未來，隨著物聯網技術的不斷發展，應用領域?qū)⑦M(jìn)一步拓寬，ESP32-C3FN4將會扮演更為重要的角色。

在智能家居方面，ESP32-C3FN4可以實現更別、更智能化的控制和監控，更好地滿足人們對家居智能化的需求。例如，智能語音交互、自動化場景控制等，將使得生活更加舒適和便捷。

在工業物聯網方面，ESP32-C3FN4可以大大提高工業設備的智能化水平和生產效率，例如，自動化生產線的實時監控、自動化揀貨系統的智能配貨等等。

在智能交通方面，ESP32-C3FN4可以實現更智能化的車輛控制和交通管理，例如，提高車輛的自動駕駛等級、智能交通燈的智能化管理等，有助于減少交通事故和節能降耗。

在安防監控方面，ESP32-C3FN4可以實現更加高效、智能化的安防控制和信息監控，例如，智能門禁、智能安全監控等，有助于保障人們的生命財產安全。

作為物聯網終端芯片的一款先進產品，上海樂鑫科技官網ESP32-C3FN4 2.4 GHz Wi-Fi和Bluetooth® 5(LE)系統級芯片(SoC)光伏無線通訊方案憑借著光伏無線通訊技術和豐富的外設和接口特性，已經被廣泛應用于智能家居、工業物聯網、智能交通、安防監控等各個領域。隨著物聯網技術的不斷發展和各個行業的深入應用，ESP32-C3FN4未來的應用前景更加廣闊。上海樂鑫科技也將繼續致力于物聯網終端芯片和模組的開發，為物聯網的發展做出更大貢獻。
