ESP32-­MINI­-1 ESP32-­MINI­-1U

2.4 GHz Wi­-Fi + 藍牙 ® + 低功耗藍牙模組
內置 ESP32 系列芯片，Xtensa® 雙核 32 位 LX6 處理器
4 MB flash
28 個 GPIO，外設豐富
板載 PCB 天線或外部天線連接器

ESP32-MINI-1 和 ESP32-MINI-1U 是通用型 Wi-Fi + 藍牙 + 低功耗藍牙 MCU 模組，功能強大，具有豐富的外設接口，適用各類物聯網應用場景，如智能家居、消費電子、工業控制等。兩款模組集成度極高、尺寸小，尤其適合球泡燈、開關、插座等體積空間小的應用。ESP32-MINI-1 采用 PCB 板載天線，ESP32-MINI-1U 采用連接器連接外部天線。兩款模組均有兩種變型：
• 集成 ESP32-U4WDH 芯片的 85 °C 版模組
• 集成 ESP32-U4WDH 芯片的 105 °C 版模組
樂鑫信息科技公司官網ESP32-MINI-1-1/1U 2.4GHz Wi­Fi+藍牙®+低功耗藍牙模組無線通信模塊兩種變型僅工作環境溫度不同。除非另有說明，本規格書中 ESP32-MINI-1 指代 ESP32-MINI-1-N4 和 ESP32-MINI-1-H4 兩種變型，ESP32-MINI-1U 指代 ESP32-MINI-1U-N4 和 ESP32-MINI-1U-H4 兩種變型。

樂鑫信息科技公司官網ESP32-MINI-1-1/1U 2.4GHz Wi­Fi+藍牙®+低功耗藍牙模組無線通信模塊ESP32-U4WDH 芯片配置 4 MB 嵌入式 flash，屬于 ESP32 系列芯片，搭載 Xtensa 32 位雙核處理器，支持高達240 MHz 的時鐘頻率。用戶可以關閉 CPU 的電源，利用低功耗協處理器監測外設的狀態變化或某些模擬量是否超出閾值。ESP32 系列芯片集成了豐富的外設，包括電容式觸摸傳感器、霍爾傳感器、SD 卡接口、以太網接口、高速 SPI、UART、I2S 和 I2C 等。

樂鑫信息科技公司官網ESP32-MINI-1-1/1U 2.4GHz Wi­Fi+藍牙®+低功耗藍牙模組無線通信模塊特性
CPU 和片上存儲器
• 內置 ESP32-U4WDH 芯片，Xtensa 雙核 32 位LX6 微處理器，支持高達 240 MHz 的時鐘頻率
• 448 KB ROM
• 520 KB SRAM
• 16 KB RTC SRAM
• 4 MB SPI flash
Wi­Fi
• 802.11b/g/n
• 802.11n 數據速率高達 150 Mbps
• 支持 A-MPDU 和 A-MSDU 聚合
• 支持 0.4 µs 保護間隔
• 工作信道中心頻率范圍：2412 ~ 2484 MHz
藍牙
• 藍牙 v4.2 BR/EDR 和低功耗藍牙標準
• Class-1、class-2 和 class-3 發射器
• AFH
• CVSD 和 SBC
外設
• SD 卡、UART、SPI、SDIO、I2C、LED PWM、電機 PWM、I2S、IR、脈沖計數器、GPIO、電容式觸摸傳感器、ADC、DAC、以太網接口、TWAI®（兼容 ISO 11898-1，即 CAN 規范 2.0）
模組集成元件
• 40 MHz 晶振

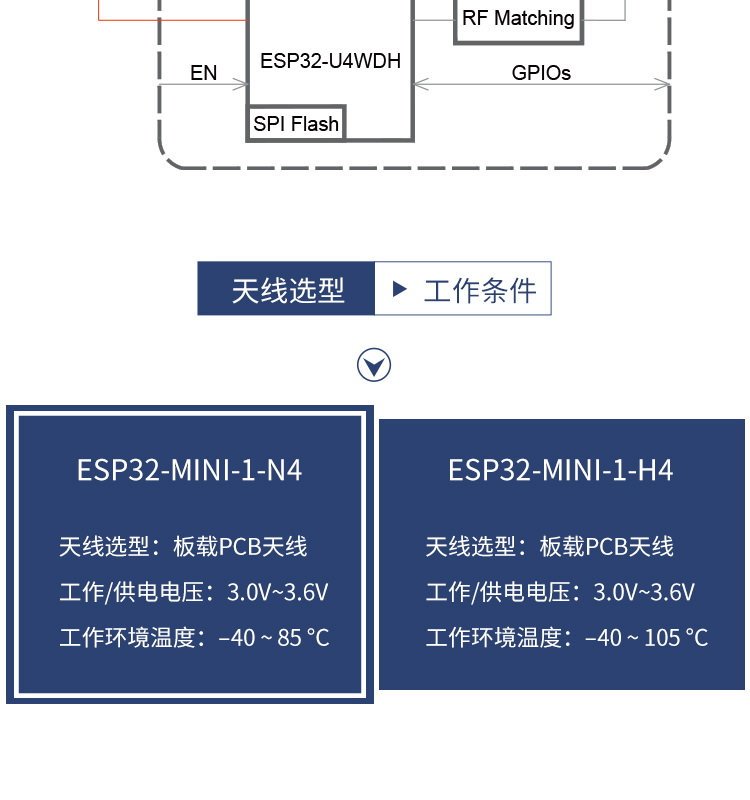

天線選項
• ESP32-MINI-1：板載 PCB 天線
• ESP32-MINI-1U：通過連接器連接外部天線
工作條件
• 工作電壓/供電電壓：3.0 ~ 3.6 V
• 工作環境溫度：
– 85 °C 版模組：–40 ~ 85 °C
– 105 °C 版模組：–40 ~ 105 °C
認證
• RF 認證：CE/FCC/IC/SRRC
• 環保認證：REACH/RoHS
測試
• 可靠性：HTOL/HTSL/uHAST/TCT/ESD

樂鑫信息科技公司官網ESP32-MINI-1-1/1U 2.4GHz Wi­Fi+藍牙®+低功耗藍牙模組無線通信模塊應用
• 通用低功耗 IoT 傳感器集線器
• 通用低功耗 IoT 數據記錄器
• 攝像頭視頻流傳輸
• OTT 電視盒/機頂盒設備
• 語音識別
• 圖像識別
• Mesh 網絡
• 家庭自動化
• 智慧樓宇
• 工業自動化
• 智慧農業
• 音頻設備
• 健康/醫療/看護
• Wi-Fi 玩具
• 可穿戴電子產品
• 零售 & 餐飲
• 智能家居控制板
• 智能 POS 應用

【樂鑫信息科技公司官網ESP32-MINI-1-1/1U 2.4GHz Wi-Fi+藍牙®+低功耗藍牙模組無線通信模塊】

隨著智能化的發展，無線通信模塊被廣泛應用于各個領域，成為了連接設備和互聯網的重要媒介。無線通信模塊的發展要求該技術不斷進步，更加高效、便捷和智能。在這方面，樂鑫信息科技公司研發的ESP32-MINI-1-1/1U 2.4GHz Wi-Fi+藍牙®+低功耗藍牙模組無線通信模塊無疑是一個明星產品，該產品可以廣泛應用于物聯網、智能家居、醫療、安防等領域，極大地推動了無線通信模塊技術的發展。

ESP32-MINI-1-1/1U 2.4GHz Wi-Fi+藍牙®+低功耗藍牙模組無線通信模塊的優勢在于其出色的集成能力，功能強大、易于集成，為用戶的產品提供了更加高效、便捷和智能的通信方式。

首先，ESP32-MINI-1-1/1U 2.4GHz Wi-Fi+藍牙®+低功耗藍牙模組無線通信模塊擁有極高的通信速率和穩定性。該模組的2.4GHz Wi-Fi和藍牙技術的結合，能夠保證設備之間的高速通信。同時，其具有一定的抗干擾能力，可以保持數據傳輸的穩定性，防止設備之間的通訊遭遇干擾和中斷。

其次，ESP32-MINI-1-1/1U 2.4GHz Wi-Fi+藍牙®+低功耗藍牙模組無線通信模塊采用了低功耗技術。該模組內部采用了多種低功耗技術，如低功耗藍牙等，能夠大程度地減少設備的能耗，使設備長時間連續工作。這種模組的低功耗技術，對于需要長時間運行的設備來說，無疑是非常有效的幫助。

此外，ESP32-MINI-1-1/1U 2.4GHz Wi-Fi+藍牙®+低功耗藍牙模組無線通信模塊有非常豐富的應用場景。該模組可以應用于各種智能設備中，如智能門鎖、智能家居、智能醫療、智能安防等，可以實現設備與互聯網的無縫連接和數據交換，使用戶的生活更加便捷和智能。

總之，ESP32-MINI-1-1/1U 2.4GHz Wi-Fi+藍牙®+低功耗藍牙模組無線通信模塊是樂鑫信息科技公司官網一款非常優秀的產品。該模塊采用了多種優秀技術，擁有極高的通信速率和穩定性，同時又具有低功耗等優點。此外，該模塊適用范圍廣泛，可以為智慧城市、智能家居、智能醫療、安防等領域提供更加智能化的設備和解決方案。因此，ESP32-MINI-1-1/1U非常值得我們推廣和使用。

ESP32-MINI-1-1/1U的核心處理器采用了Tensilica Xtensa Dual-Core LX6，時鐘頻率高達240MHz，擁有多種超低功耗模式，低可達5uA，確保經濟高效地使用電力。同時，在收發接口方面，該模塊支持SDIO、SPI、UART等通訊接口，大大簡化了設備的接口設計，提高了集成效率。

此外，ESP32-MINI-1-1/1U還具有出色的網絡連接能力，它使用的2.4GHz Wi-Fi工作頻率是一種經過廣泛應用、已經很成熟的技術。在無線連接方面，該模塊同時還支持藍牙和低功耗藍牙技術，可以滿足不同設備對網絡傳輸速度和功耗要求的需要。

除了出色的性能和通信能力，樂鑫信息科技公司官網ESP32-MINI-1-1/1U 2.4GHz Wi­Fi+藍牙®+低功耗藍牙模組無線通信模塊還具有其他一些附加的特點。該模塊的體積非常小，僅為14.5mm x 21.2mm x 2.4mm，重量也非常輕，為1.8克。這使得它能夠輕松集成到各種智能設備中，即使是物理空間有限的設備中，也可以得到應用。此外，它支持多種安全協議，如WPA/WPA2-Enterprise和WPS，可以極大地保障用戶數據的安全。

總之，ESP32-MINI-1-1/1U是一款優秀的無線通信模塊，擁有出色的網絡連接能力和通信速度。它不僅體積小、重量輕，而且功耗低，可以為各種智能設備提供效率高、穩定的通信方案。它的應用范圍十分廣泛，包括智慧城市、智能家居、醫療衛生、安防等領域，可以滿足不同設備的通信需求，為用戶提供更加便捷、智能的生活體驗。
